سیستم های نظارت تصویر اجزای مختلفی دارند که یکی از آن ها کابل است. کابل ها بین اجزای دوربین مداربسته ارتباط برقرار می کنند. در واقع کابل ها وظیفه انتقال اطلاعات دوربین را بر عهده دارند؛ به همین خاطر بر کیفیت تصاویر دوربین اثر گذاراند. اگر کابل درستی انتخاب نکنید انتقال تصویر دچار خلل شده و همین به نقطه ضعف دوربین مداربسته شما تبدیل می شود. از انواع کابل دوربین مداربسته می توان به کابل کواکسیال (Coaxial Cable)، کابل فیبر نوری (Fiber Optic Cable)، کابل شبکه (Ethernet Cable)، کابل سیامی و … اشاره کرد. اگر می خواهید بدانید چه نوع کابلی برای دوربین مداربسته شما مناسب است با ما همراه باشید.

معرفی انواع کابل دوربین مداربسته

انواع کابل های دوربین مداربسته

1. کابل کواکسیال
2. کابل فیبر نوری
3. کابل اترنت
4. کابل سیامی

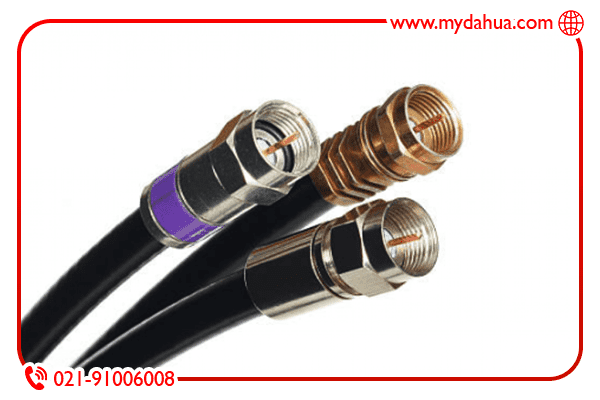

1- کابل کواکسیال دوربین مداربسته

شاید اسم کابل دوربین مداربسته کواکسیال به گوشتان خورده باشد. کابل کواکسیال یکی از مهمترین انواع کابل دوربین مداربسته می باشد. این کابل همواره به دلیل کیفیت عالی و قابلیت نصب آسان مورد توجه بوده است. این نوع کابل از مواد مقاوم ساخت شده به همین خاطر در برابر عوامل محیطی مثل ساییدگی مقاوم می باشد و دوام بالایی دارد و مخصوص انواع دوربین مداربسته آنالوگ می باشد.

کابل کواکسیال از چند لایه ساخته شده که به ماندگاری و مقاومت آن کمک کرده است. هسته مرکزی کابل که به وسیله یک لایه عایق نارسانا پوشیده شده، لایه سوم یک شیلد فلزی برای انعطاف بیشتر کابل و لایه آخر که از جنس پلاستیک است پوشش نهایی آن می باشد. کابل کواکسیال به عنوان کابل دوربین مداربسته آنالوگ هم به کار می رود.

کابل های کواکسیال به صورت دو مدل کابل ساده و کابل ترکیبی ساخته می شوند. برخی از رایج ترین انواع کابل کواکسیال عبارت اند از:

• کابل کواکسیال RG-6:

کابل کواکسیال RG-6 هم یکی انواع کابل دوربین مداربسته است. جنس این نوع کابل از مس و آلومینیوم می باشد. این نوع کابل جزو متداول ترین کابل های کواکسیال می باشد. کابل کواکسیال RG-6 پهنای باند مناسبی دارد و می تواند برای مسافت های طولانی استفاده شود. بنابراین می تواند برای دوربین های مداربسته در محیط های خارجی مثل دوربین های شهری و پلیس استفاده شود.

• کابل کواکسیال RG-59:

از این کابل برای انتقال سیگنال های ویدئویی برای مسافت های کوتاه تر استفاده می شود. کابل کواکسیال RG-59در دوربین های مداربسته قدیمی تر مثل دوربین های آنالوگ استفاده می شود. بنابراین اگر قصد استفاده از کابل RG-59 را دارید در محیط های نسبتا کوچک مانند خانه یا فروشگاه هایی که زیاد بزرگ نیستند از آن استفاده کنید.

مزایا و معایب کابل کواکسیال

مزایا: کابل کواکسیال به عنوان یکی از انواع کابل دوربین مداربسته مزایای زیادی دارد که در ادامه به برخی از آن ها اشاره می کنیم.

کابل کواکسیال یک لایه شیلد فلزی دارد که از آن در برابر نویز و تداخل های مغناطیسی محافظت می کند. یعنی کابل کواکسیال مقاومت در برابر نویز دارد.

امکان انتقال سیگنال در مسافت های طولانی را دارد ، کابل کواکسیال می تواند سیگنال ها را در مسافت های طولانی نسبت به کابل های دیگر منتقل کند.

کابل کواکسیال در برابر شرایط محیطی نامطلوب مقاوم می باشد. بنابراین می توان از آن هم در محیط های داخلی و هم خارجی استفاده کرد.

معایب:

برای انتقال سیگنال ها در مسافت هایی که خیلی طولانی اند هزینه کابل کواکسیال نسبت به کابل هایی مثل فیبر نوری بیشتر می باشد.

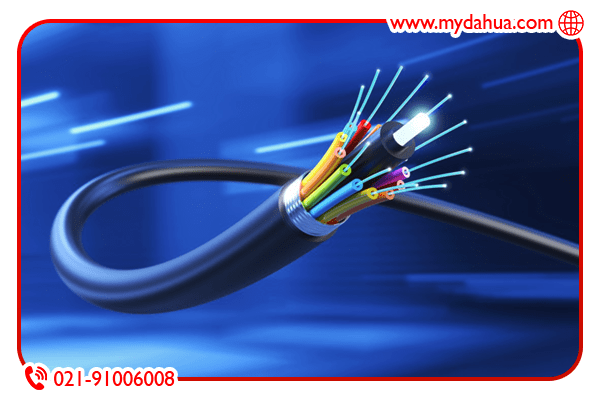

2. کابل فیبر نوری دوربین مدار بسته

کابل فیبر نوری یکی از پیشرفته ترین و باکیفیت ترین گزینه ها برای سیستم های دوربین مداربسته است و بیشتر در پروژه های بزرگ، صنعتی یا محیط هایی که فاصله بین دوربین ها و مرکز کنترل زیاد است استفاده می شود برخلاف کابل های مسی که سیگنال الکتریکی را منتقل می کنند، کابل فیبر نوری داده‌ها را از طریق نور منتقل می کند و همین ویژگی باعث می‌شود سرعت انتقال بسیار بالا و افت سیگنال تقریبا صفر باشد.

نصب و راه اندازی کابل فیبر نوری نیاز به تجهیزات خاص دارد برای مثال باید از مدیا کانورتر یا سوئیچ با پورت فیبر نوری استفاده شود. تا بتوان سیگنال نوری را به داده قابل خواندن برای NVR یا سرور تبدیل کرد. همچنین اتصال سر فیبر نوری نیازمند دقت و ابزار مخصوصی است. زیرا در مقایسه با کابل شبکه یا کواکسیال ظرافت بیشتری دارد.

مزایای کابل فیبر نوری

• کابل فیبر نوری در محیط‌های صنعتی با نویز بالا هم عملکردی پایدار دارد.
• داده‌های ویدیویی دوربین ها را تا چندین کیلومتر بدون افت کیفیت منتقل میکند.
• پهنای باند بسیار بالا و امنیت در انتقال داده ها دارد.

معایب کابل فیبر نوری

• هزینه اجرا و خرید شبکه فیبر نوری نسبت به سایر کابل‌ها بیشتر است.
• اجرای ان دشوار تر است.

اما در پروژه های بزرگ با فواصل زیاد و نیاز به پایداری بالا این هزینه در بلندمدت کاملا توجیه پذیر است. در نتیجه می‌توان گفت کابل فیبر نوری بهترین انتخاب برای سیستم‌های دوربین مداربسته در پروژه‌های پیشرفته و بلندمدت است.

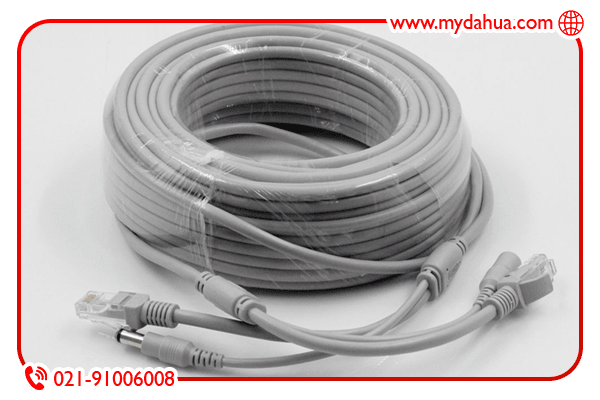

3. کابل اترنت در دوربین های مداربسته

کابل اترنت یا همان کابل شبکه یکی از بهترین گزینه ها برای اتصال دوربین‌های مداربسته تحت شبکه یا IP است. این نوع کابل به دلیل سرعت بالا در انتقال داده و پشتیبانی از فناوریدر بسیاری از پروژه های نظارتی مورد استفاده قرار می‌گیرد. در واقع کابل اترنت می‌تواند همزمان داده و برق را از طریق یک کابل منتقل کند. که این ویژگی باعث ساده‌تر شدن نصب دوربین‌ها و کاهش هزینه کابل‌کشی می‌شود.

انواع کابل اترنت

CAT5e : برای بیشتر پروژه های خانگی یا اداری کوچک مناسب است چون تا سرعت یک گیگابیت در ثانیه را پشتیبانی می‌کند.

CAT6 : اگر تعداد دوربین ها زیاد باشد یا تصاویر با وضوح بالا منتقل شوند بهتر است از کابل

CAT6a : از کابل Cat6a هم برای انتقال تصاویر با کیفیت بالا و سرعت بیشتر استفاده می شود.

مزایا کابل اترنت:

• کابل اترنت در مقایسه با کابل های اتصال بی سیم سرعت بالاتری در انتقال اطلاعات دارد.
• نصب کابل اترنت بسیار اسان است.
• انتقال اطلاعات از طریق این کابل نسبت به وای فای امنیت بیشتری دارد و امکان هک شدن آن بسیار کمتر است.
• کابل اترنت در برابر نویز و تداخل عملکرد بهتری دارد.

در مجموع کابل اترنت برای دوربین‌های مداربسته IP بهترین انتخاب است زیرا انتقال تصویر با کیفیت بالا، امکان تغذیه برق از طریق PoE، نصب آسان و قابلیت توسعه شبکه را فراهم میکند. تنها نکته‌ای که باید در نظر گرفته شود محدودیت طول کابل است. که معمولا تا 100 متر بدون تقویت‌کننده کارایی دارد. اما در فواصل بیشتر می‌توان از سوئیچ میانی یا تکرارکننده شبکه استفاده کرد تا کیفیت ارتباط حفظ شود.

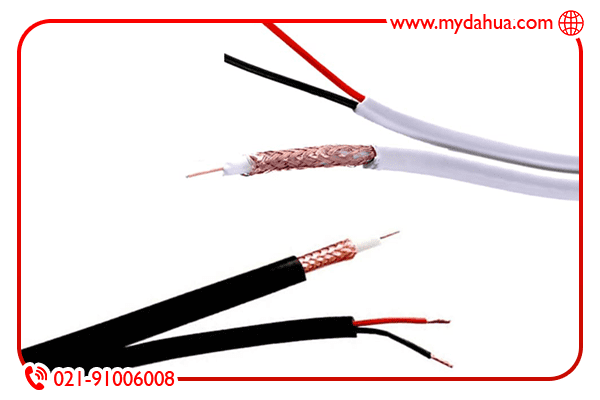

4. کابل سیامی

کابل سیامی یا Siamese Cable  یکی از رایج ترین و کاربردی ترین کابل ها برای دوربین‌های مداربسته آنالوگ است. این کابل در واقع ترکیبی از دو نوع کابل در یک غلاف است که شامل یک کابل کواکسیال برای انتقال تصویر و دو رشته سیم برق برای تغذیه دوربین می‌شود. این طراحی دوگانه باعث می‌شود نصب دوربین بسیار راحت‌تر شود زیرا تنها یک کابل از دوربین تا دستگاه ضبط یا منبع تغذیه کشیده می‌شود و نیازی به کابل برق جدا گانه نیست.

نحوه عملکرد کابل سیامی:

کابل سیامی معمولا با کابل RG59  همراه است. که بخش انتقال تصویر را تشکیل میدهد و در کنار آن دو سیم برق با ضخامت های مختلف قرار دارد. این سیم‌های برق با رنگ قرمز و مشکی مشخص می‌شوند تا اتصال مثبت و منفی راحت‌تر انجام شود. بخش تصویری کابل سیامی وظیفه انتقال سیگنال ویدیویی از دوربین به DVR را بر عهده دارد و بخش برقی نیز برق مورد نیاز دوربین را از منبع تغذیه تامین می‌کند.

از نظر کارایی کابل سیامی در فواصل تا حدود 100 تا 300 متر عملکرد خوبی دارد. البته کیفیت آن بستگی به جنس مغزی دارد. اگر مغزی کابل از مس خالص باشد انتقال تصویر بهتر انجام می‌شود و افت سیگنال کمتر خواهد بود. اما کابل‌هایی که مغزی آلومینیومی دارند تقریبا ارزان تر هستند و برای مسافت‌های کوتاه تر مناسب هستند.

مزایا کابل سیامی:

• در کابل سیامی نظم در کابل کشی بسیار زیاد است چون فقط یک مسیر برای تصویر و برق استفاده می‌شود.

کابل سیامی گزینه ای محبوب و اقتصادی محسوب می‌شود. در کل کابل سیامی ترکیبی هوشمند از کارایی و سادگی است که انتقال همزمان برق و تصویر را با کمترین هزینه و بیشترین سهولت ممکن می‌سازد.

 اهمیت نوع کابل و کابل‌کشی دوربین مداربسته

بعد از اینه انواع کابل دوربین مداربسته را بررسی کردیم حال نوبت به بررسی اهمیت این کابل ها می رسد.  انتخاب نوع کابل و کابل کشی برای راه اندازی سیستم دوربین های مداربسته بسیار مهم می باشد. زیرا نوع کابل در کیفیت تصویر دوربین مداربسته تاثیر گذار است. همچنین باید توجه داشته باشید نوع دوربین های مداربسته برای انتخاب نوع کابل تاثیر می گذارد. برای مثال کابل دوربین مداربسته آنالوگ بیشتر کواکسیال می باشد. همچنین دوربین های IP بیشتر از کابل اترنت برای انتقال داده ها استفاده می کنند. اگر کابل مورد استفاده نقص داشته باشد گاهی موجب سیاه شدن تصویر دوربین مداربسته می شود.

قیمت دوربین 2 مگاپیکسل و لیست قیمت دوربین داهوا

رابط کابل دوربین مداربسته

رابط کابل دوربین مداربسته به عنوان یک ابزار برای اتصال کابل ها به یکدیگر است. از طریق این رابط ها نصب دوربین مداربسته راحت تر و با کیفیت بیشتری انجام می شود. درست است رابط در تجهیزات دوربین مداربسته جز کوچکترین وسیله می باشد اما اگر درست انتخاب نشود حتی اگر از بهترین دوربین مداربسته هم استفاده کنید، تصویر را نمی توانید ببینید. حال برخی از مهمترین این رابط ها عبارت اند از:

رابط BNC:

برای اتصال کابل کواکسیال که یکی از انواع کابل دوربین مداربسته است استفاده می شود.

رابط RJ45t:

در دوربین های مداربسته تحت شبکه که کابل های اترنت را به کار می برند استفاده می شود.

رابط سیامی:

در سیستم هایی استفاده می شود که نیاز به ارسال همزمان سیگنال برق و تصویر به دوربین را دارند.
