علامت های روی مانیتور دوربین مدار بسته

موضوع علامت های روی مانیتور دوربین مدار بسته یکی از جنبه‌های مهم در سیستم‌های نظارتی مدرن است. این علامت‌ها در برنامه دوربین مداربسته به کاربران کمک می‌کنند تا وضعیت و عملکرد دوربین‌ها و دستگاه‌های ضبط را بهتر درک کنند. با توجه به تنوع برندها و مدل‌های دوربین، هر کدام از این علامت‌ها ممکن است معانی خاصی داشته باشند که در مدیریت و عیب‌یابی سیستم‌های نظارتی بسیار حیاتی است. در این مقاله، به بررسی دقیق‌تر این علامت‌ها، نحوه تشخیص مشکلات مرتبط با آن‌ها، و اهمیت شناخت این علائم برای کاربران سیستم‌های نظارتی خواهیم پرداخت. آگاهی از معانی این علامت‌ها می‌تواند به کاربران کمک کند تا در صورت بروز مشکل، اقدامات لازم را به سرعت انجام دهند و از کارایی سیستم خود اطمینان حاصل کنند.

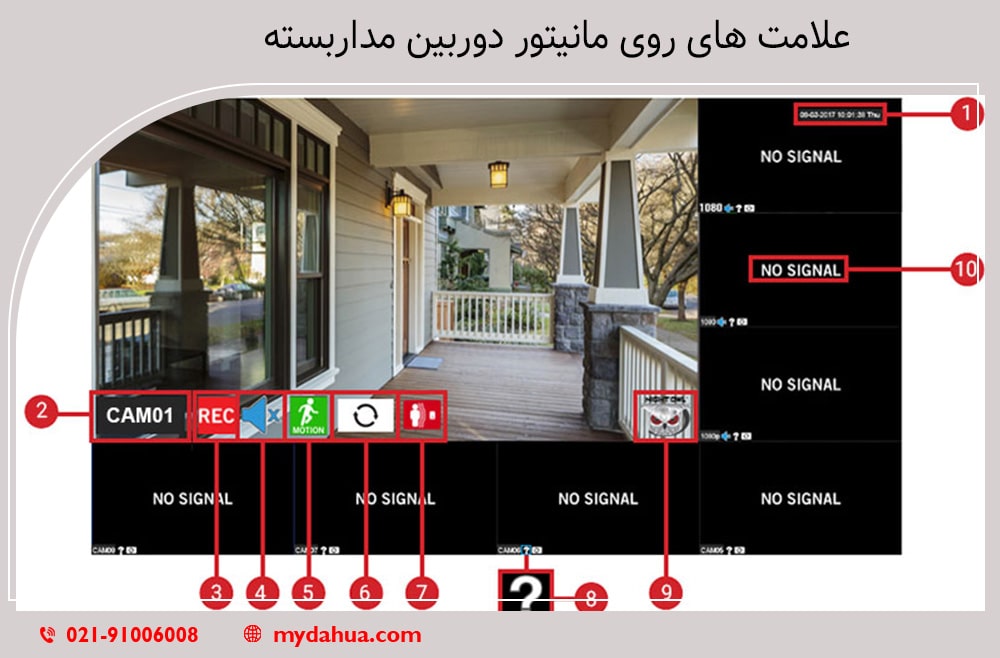

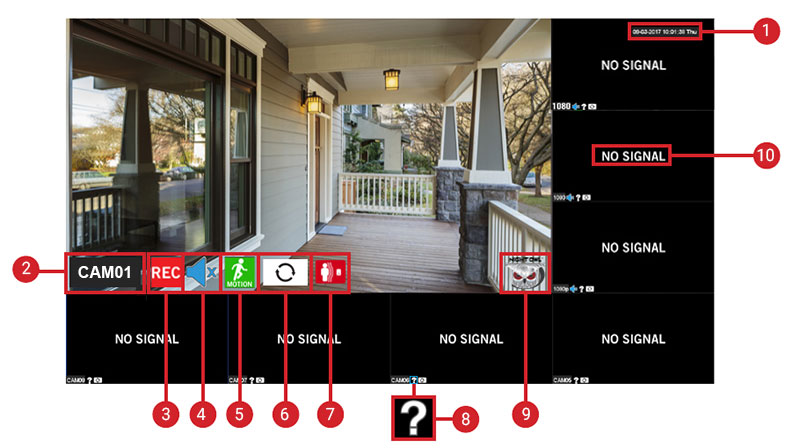

1. تاریخ و زمان

یکی از علامت های روی مانیتور دوربین مدار بسته تاریخ و زمان فعلی دستگاه است معمولاً در گوشه تصویر قابل مشاهده است. این اطلاعات برای شناسایی دقیق زمان وقوع رخدادها بسیار مهم است. تنظیم صحیح تاریخ و زمان به کاربر کمک می‌کند تا در صورت نیاز به بررسی ویدیوهای ضبط‌شده، بتواند به راحتی به زمان دقیق حادثه دسترسی پیدا کند. برای تنظیم تاریخ و زمان، معمولاً باید به منوی تنظیمات DVR مراجعه کرده و اطلاعات را به‌روز کنید.

2. نام کانال

شماره یا نام کانال (مانند CAM01) در تصویر نشان‌دهنده دوربین خاصی است که در حال نمایش تصویر آن هستید. این نام قابل ویرایش است، بنابراین ممکن است نام‌های مختلفی برای دوربین‌های مختلف وجود داشته باشد. این ویژگی به کاربران کمک می‌کند تا به راحتی دوربین‌ها را شناسایی کنند و در صورت نیاز، تنظیمات مربوط به هر دوربین را تغییر دهند.

3. علامت ضبط دستگاه

علامت “REC” بر روی مانیتور نشان می‌دهد که DVR در حال ضبط ویدیو از دوربین است. این علامت برای انواع مختلف ضبط، از جمله ضبط برنامه‌ریزی‌شده، تشخیص حرکت و ضبط دستی، نمایش داده می‌شود. آگاهی از وضعیت ضبط می‌تواند به کاربران کمک کند تا مطمئن شوند که تصاویر مهم ثبت می‌شوند.

4. علامت بلندگو

یکی دیگر از علامت های روی مانیتور دوربین مدار بسته، علامت بلنگو است. این علامت به کاربران امکان فعال یا غیرفعال کردن صدای پخش شده از یک دوربین دارای قابلیت صدا را می‌دهد. اگر دوربینی قابلیت ضبط صدا داشته باشد، با استفاده از این علامت می‌توانید صدای محیط را نیز شنیده و نظارت دقیقی بر وقایع داشته باشید.

5. علامت تشخیص حرکت

این علامت نشان‌دهنده وقوع یک رویداد مانند تشخیص حرکت، نفوذ یا دستکاری است. وقتی که دوربین حرکتی را شناسایی کند، این علامت فعال می‌شود و کاربر را از وقوع یک حادثه مطلع می‌کند. این ویژگی برای امنیت بیشتر بسیار مفید است.

6. علامت رفرش یا تازه‌سازی

این علامت برای تشخیص خودکار قالب‌بندی دوربین استفاده می‌شود. با دوبار کلیک بر روی این آیکون، می‌توانید فرمت تصویر را از CVI به AHD یا TVI تغییر دهید. این کار به دستگاه DVR اجازه می‌دهد تا بتواند انواع مختلفی از دوربین‌ها را به طور همزمان متصل کند.

7. نماد تشخیص انسان

این علامت نشان‌دهنده وقوع یک رویداد هشدار به دلیل فعالیت انسانی است. به عنوان مثال، اگر فردی در میدان دید دوربین مداربسته در حال حرکت باشد، این علامت فعال می‌شود و کاربر را از وجود فعالیت انسانی مطلع می‌کند.

8. علامت سوال

این علامت زمانی روی مانیتور نمایش داده می‌شود که هیچ سیگنالی به آن کانال خاص وجود نداشته باشد. این وضعیت ممکن است ناشی از قطع کابل، خرابی دوربین یا مشکلات دیگر باشد.

9. لوگوی جغد شب

این نماد نشان‌دهنده این است که پروتکل‌های انتقال کواکسیال در حال کار هستند. این علامت معمولاً در سیستم‌های نظارتی پیشرفته‌تر دیده می‌شود و نشان‌دهنده ارتباط صحیح بین دوربین و DVR است.

10. علامت No SIGNAL

یک دیگر از علامت های روی مانیتور دوربین مدار بسته no signal می باشد. این علامت زمانی نمایش داده می‌شود که تصویر دوربین مربوط به کانال خاصی از دست رفته باشد و علامت علت از کار افتادن دوربین مدار بسته است. دلایل این اتفاق ممکن است شامل قطع یا آسیب کابل، قطع برق دوربین یا عدم اتصال دوربین به آن کانال باشد.
آگاهی از معانی این علامت‌ها به کاربران کمک می‌کند تا وضعیت سیستم نظارتی خود را بهتر درک کنند و در صورت بروز مشکلات، اقدامات لازم را انجام دهند. لازم به ذکر است می توانید مقاله مصرف اینترنت دوربین مدار بسته را مطالعه فرمایید.

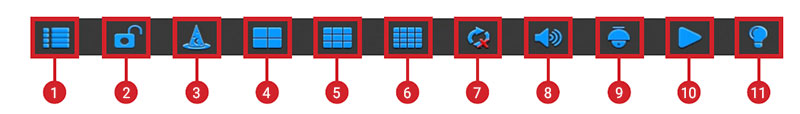

در پایین صفحه تصویر دوربین مداربسته، آیکن‌هایی وجود دارند که به کاربر امکان تنظیم و تغییر در نمایش تصویر را می‌دهند. این علامت‌ها شامل موارد زیر است:

1. منوی اصلی یا Main Menu

این آیکن به کاربر اجازه می‌دهد تا به منوی اصلی دسترسی پیدا کند و تنظیمات مختلف دستگاه را پیکربندی کند. برای ورود به این منو، کاربر نیاز به نام کاربری و رمز عبور دارد. مهم است که این اطلاعات را در مکانی امن ذخیره کنید، زیرا برای دسترسی به تنظیمات و پیکربندی‌های مهم به آن‌ها نیاز خواهید داشت.

2. قفل صفحه یا Lock Screen

این آیکن به کاربران امکان می‌دهد تا صفحه نمایش را به صورت دستی قفل یا باز کنند. پس از قفل شدن صفحه، برای دسترسی مجدد به تنظیمات، باید نام کاربری و رمز عبور خود را وارد کنید. این ویژگی امنیت سیستم را افزایش می‌دهد و از دسترسی غیرمجاز جلوگیری می‌کند.

3. راه اندازی ویزارد یا Startup Wizard

این آیکن به کاربران اجازه می‌دهد تا تنظیمات اولیه دستگاه را با استفاده از یک ویزارد ساده شروع کنند. Startup Wizard به صورت مرحله‌ای راهنمایی می‌کند تا کاربران بتوانند تنظیمات لازم را به راحتی انجام دهند و دستگاه را برای استفاده آماده کنند.

4. نمایش چهار کانال

یکی از علامت های روی مانیتور دوربین مدار بسته نمایش 4 کانال است. با استفاده از این آیکن، کاربران می‌توانند همزمان تصویر ۴ کانال دوربین را مشاهده کنند. این حالت برای نظارت بر چندین مکان همزمان بسیار مفید است.

5. نمایش هشت کانال

این گزینه به کاربران این امکان را می‌دهد که تصاویر ۸ کانال دوربین را به صورت همزمان مشاهده کنند. این قابلیت برای محیط‌هایی با تعداد دوربین‌های بیشتر کاربردی است.

6. نمایش نه کانال

این آیکن امکان مشاهده همزمان ۹ کانال دوربین را فراهم می‌کند. این ویژگی برای نظارت دقیق‌تر بر مناطق مختلف بسیار کارآمد است.

7. توالی خودکار

با فعال کردن این گزینه، تصاویر دوربین‌ها به صورت اسلاید نمایش داده می‌شوند. این ویژگی به کاربران اجازه می‌دهد تا بدون نیاز به تغییر دستی کانال‌ها، تصاویر مختلف را مشاهده کنند.

8. صدا

این آیکن امکان تنظیم میزان پخش صدا از یک دوربین یا ورودی صوتی فعال را فراهم می‌کند. با استفاده از این گزینه، کاربران می‌توانند صدای محیط را کنترل کرده و تجربه نظارت خود را بهبود بخشند.

9. PTZ (Pan, Tilt, Zoom)

این گزینه منوی مربوط به کنترل دوربین‌های PTZ را باز می‌کند. این عملکرد فقط زمانی فعال است که یک دوربین PTZ به DVR متصل باشد و کاربران بتوانند زوایای دید و بزرگنمایی دوربین را کنترل کنند.

10. پخش یا Playback

از علامت های روی مانیتور دوربین مدار بسته می توان به دکمه پخش اشاره کرد. با استفاده از این علامت، کاربران می‌توانند به منوی ضبط و پخش دسترسی پیدا کنند و فایل‌های ضبط‌شده را مشاهده کنند. این ویژگی برای بررسی وقایع گذشته بسیار مهم است.

11. نور یا Light

این آیکن امکان مدیریت تنظیمات کنترل نور جداگانه برای هر دوربین را فراهم می‌کند. کاربران می‌توانند نور محیط را تنظیم کرده و کیفیت تصویر را بهبود بخشند.آگاهی از عملکرد هر یک از این آیکن‌ها به کاربران کمک می‌کند تا بتوانند سیستم نظارتی خود را بهتر مدیریت کرده و از امکانات آن بهره‌برداری بیشتری داشته باشند.

علامت‌های “N” و “P” در دوربین‌های مدار بسته به استانداردهای مختلف تصویری اشاره دارند و هر کدام دلایل خاصی برای نمایش خود دارند. در ادامه به بررسی جزئیات این علامت‌ها و دلایل نمایش آن‌ها می‌پردازیم.

1. علامت N (NTSC)

علامت “N” نشان‌دهنده استاندارد NTSC (National Television Standards Committee) است. این استاندارد عمدتاً در ایالات متحده، ژاپن و برخی کشورهای دیگر مورد استفاده قرار می‌گیرد. تصویر NTSC شامل 525 خط است و با نرخ 29.97 فریم در ثانیه نمایش داده می‌شود.

دلایل نمایش علامت N:

تنظیمات نادرست: ممکن است تنظیمات دوربین به هم ریخته باشد و نوع ورودی تصویر تغییر کند. به عنوان مثال، اگر دوربین ابتدا در حالت PAL (علامت P) بوده و حالا به NTSC تغییر کرده باشد، علامت N نمایش داده می‌شود.
نوسانات برق: قطع و وصل شدن برق یا نوسانات شدید می‌تواند موجب تغییر حالت دوربین شود. این نوسانات ممکن است باعث سوختن یا آسیب به دوربین نیز شوند.
مشکلات اتصالات: اگر اتصالات در برد دستگاه دچار مشکل شود، ممکن است دوربین به حالت NTSC برود و علامت N را نشان دهد.

علامت P (PAL)

علامت “P” نمایانگر استاندارد PAL (Phase Alternate Line) است که بیشتر در کشورهای اروپایی و برخی از کشورهای آسیایی استفاده می‌شود. تصویر PAL شامل 625 خط است و با سرعت 25 فریم در ثانیه نمایش داده می‌شود.

دلایل نمایش علامت P:

تنظیمات نادرست: مشابه علامت N، اگر تنظیمات دوربین تغییر کند و به حالت NTSC برود، ممکن است علامت P نیز نمایش داده شود.
نوسانات برق: مشکلات مشابه با آنچه که برای علامت N ذکر شد، می‌تواند برای علامت P نیز صادق باشد. نوسانات برق می‌توانند موجب تغییر حالت دوربین شوند.
مشکلات اتصالات: مانند علامت N، مشکلات در اتصالات می‌تواند منجر به نمایش علامت P شود.

علامت‌ها و آیکن‌های روی مانیتور دوربین مدار بسته ابزارهای حیاتی برای مدیریت و نظارت بر سیستم‌های امنیتی هستند که اطلاعات مهمی درباره وضعیت سیستم، ضبط و پخش ویدیو، و تنظیمات مختلف ارائه می‌دهند. این علامت‌ها شامل وضعیت سیستم (مانند تاریخ و زمان، نام کانال و علامت ضبط)، تنظیمات و کنترل (مانند منوی اصلی و قفل صفحه)، نظارت بر وقایع (مانند تشخیص حرکت و توالی خودکار)، مدیریت صدا و تصویر (مانند PTZ و پخش) و تشخیص مشکلات (مانند No SIGNAL) می‌باشند.

آگاهی از این علامت‌ها به کاربران کمک می‌کند تا از امکانات سیستم‌های نظارتی خود بهره‌برداری بیشتری داشته باشند و در صورت بروز مشکلات، سریع‌تر اقدام کنند، که در نهایت به افزایش امنیت محیط و بهبود کارایی سیستم منجر می‌شود.

1. چرا علامت No SIGNAL روی مانیتور نمایش داده می‌شود؟

علامت No SIGNAL زمانی نمایش داده می‌شود که تصویر دوربین مربوط به کانال خاصی از دست رفته باشد. این مشکل ممکن است ناشی از قطع یا آسیب کابل، قطع برق دوربین، یا عدم اتصال دوربین به آن کانال باشد.

2. چگونه می‌توان تاریخ و زمان دوربین را تنظیم کرد؟

برای تنظیم تاریخ و زمان، به منوی اصلی DVR بروید و گزینه تنظیمات (Settings) را انتخاب کنید. در این بخش، می‌توانید تاریخ و زمان را به‌روز کنید. حتماً نام کاربری و رمز عبور خود را در مکانی امن ذخیره کنید.

3. آیکن REC چه معنایی دارد؟

آیکن REC نشان‌دهنده این است که DVR در حال ضبط ویدیو از دوربین است. این علامت برای ضبط‌های برنامه‌ریزی‌شده، تشخیص حرکت و ضبط دستی نمایش داده می‌شود.

4. چگونه می‌توان صدای دوربین را فعال یا غیرفعال کرد؟

با استفاده از آیکن صدا (Sound) روی مانیتور، می‌توانید میزان پخش صدا از دوربین یا ورودی صوتی فعال را تنظیم کنید. با کلیک بر روی این آیکن، صدای محیط را فعال یا غیرفعال کنید.

5. علامت قفل صفحه چه کاربردی دارد؟

از علامت های روی مانیتور دوربین مدار بسته می توان به علامت قفل صفحه اشاره کرد. علامت قفل صفحه (Lock Screen) به کاربران اجازه می‌دهد تا صفحه نمایش را به صورت دستی قفل کنند. پس از قفل شدن صفحه، برای دسترسی مجدد به تنظیمات باید نام کاربری و رمز عبور خود را وارد کنید.

6. چه زمانی باید از گزینه PTZ استفاده کرد؟

گزینه PTZ (Pan, Tilt, Zoom) زمانی قابل استفاده است که یک دوربین PTZ به DVR متصل باشد. با استفاده از این گزینه، می‌توانید زوایای دید و بزرگنمایی دوربین را کنترل کنید.

7. چگونه می‌توان تصاویر دوربین‌ها را به صورت همزمان مشاهده کرد؟

با استفاده از آیکن‌های مربوط به نمایش چند کانال (مانند نمایش ۴، ۸ یا ۹ کانال)، می‌توانید تصاویر چندین دوربین را به صورت همزمان مشاهده کنید. با انتخاب هر یک از این گزینه‌ها، تعداد کانال‌های قابل مشاهده تغییر خواهد کرد.

8. علامت تشخیص حرکت چه اطلاعاتی ارائه می‌دهد؟

علامت تشخیص حرکت نشان‌دهنده وقوع یک رویداد مانند تشخیص حرکت، نفوذ یا دستکاری است. وقتی که دوربین حرکتی را شناسایی کند، این علامت فعال می‌شود و کاربر را از وقوع یک حادثه مطلع می‌کند.این سوالات متداول به کاربران کمک می‌کند تا با عملکرد سیستم‌های نظارتی خود آشنا شوند و در صورت بروز مشکلات، راه‌حل‌های مناسبی پیدا کنند.

نکته:

درک کامل علامت‌ها و آیکن‌های روی مانیتور دوربین‌های مدار بسته نه تنها برای عیب‌یابی بلکه برای بهینه‌سازی استفاده از سیستم نظارتی بسیار ضروری است. کاربران باید با این علائم آشنا باشند تا در شرایط اضطراری بتوانند سریعاً به آن‌ها واکنش نشان دهند. برای مثال، علامت‌های هشدار مانند “No Signal” یا “تشخیص حرکت” ممکن است به کاربران اطلاع دهند که دوربین‌ها یا سیستم به طور موقت دچار مشکل شده‌اند یا حرکتی در محیط شناسایی شده است که نیاز به بررسی فوری دارد.

علاوه بر این، برخی از سیستم‌ها ویژگی‌های خاصی دارند که در نظر گرفتن آن‌ها می‌تواند به بهبود عملکرد سیستم کمک کند. به عنوان مثال، برخی از سیستم‌های پیشرفته‌تر قابلیت‌های تجزیه و تحلیل تصاویر را دارا هستند که می‌توانند حرکت‌های مشکوک یا تغییرات غیرمعمول در محیط را شناسایی کنند و در صورت لزوم هشدارهای اضافی ارسال کنند.

در محیط‌های پیچیده‌تر و با تعداد زیاد دوربین، ویژگی‌هایی همچون قابلیت نمایش چند کانال به صورت همزمان (مانند نمایش 4 یا 9 کانال) بسیار مهم هستند. این ویژگی کمک می‌کند تا ناظر بتواند در یک لحظه تمامی قسمت‌های مورد نظر را به صورت همزمان مشاهده کرده و از وقوع هر گونه تغییر یا تهدید به سرعت آگاه شود. در برخی موارد، استفاده از دوربین‌های PTZ (Pan, Tilt, Zoom) می‌تواند به ناظر این امکان را بدهد که با توجه به نیاز، زاویه دید یا بزرگنمایی دوربین را تغییر دهد تا جزئیات بیشتری از محیط را مشاهده کند.

در کنار این قابلیت‌ها، مواردی همچون تنظیمات نور، حجم صدا و حتی قفل صفحه نمایش نیز جزو تنظیماتی هستند که ناظر باید به درستی از آن‌ها استفاده کند تا از کارایی بهینه سیستم مطمئن شود. در صورتی که دسترسی به تنظیمات سیستم به صورت صحیح انجام نشود، ممکن است مشکلاتی پیش آید که برای رفع آن‌ها نیاز به دانش فنی دقیق‌تر باشد.

همچنین، در صورتی که علائم و آیکن‌ها نشان‌دهنده خرابی یا مشکل در سیستم باشند، باید اقدامات تعمیراتی یا تعویض قطعات به موقع انجام شود. برای جلوگیری از خرابی‌های ناگهانی، حفظ و نگهداری منظم دوربین‌ها و تجهیزات مرتبط، به خصوص از نظر اتصال کابل‌ها، وضعیت برق و به‌روزرسانی نرم‌افزارها، اهمیت ویژه‌ای دارد.

در نهایت، با آگاهی کامل از این علائم و قابلیت‌ها، کاربران می‌توانند به بهینه‌ترین شکل ممکن از سیستم‌های نظارتی خود استفاده کرده و به راحتی مشکلات را شناسایی و برطرف کنند.
