طراحی دقیق نقشه سیم کشی دوربین مدار بسته تحت شبکه، پایه و اساس یک سیستم نظارتی قابل اعتماد و کارآمد است. این فرآیند شامل برنامهریزی مسیرهای کابلکشی، انتخاب تجهیزات مناسب و تعیین نقاط دقیق نصب انواع دوربین مداربسته و سایر اجزای سیستم میشود. نقشههای سیمکشی باید به گونهای طراحی شوند که امکان دسترسی آسان به تجهیزات را برای تعمیرات و نگهداری فراهم آورند، در حالی که از ایمنی و محافظت از دادهها اطمینان حاصل کنند. همچنین این نقشهها باید با در نظر گرفتن بهینهسازی مصرف انرژی و کاهش هزینههای عملیاتی تهیه شوند. در نهایت نقشه دوربین مداربسته تحت شبکه دقیق میتواند به کاهش خطاهای انسانی کمک کرده و اطمینان از عملکرد بینقص سیستم نظارتی را در طولانی مدت تضمین کند.
مراحل طراحی نقشه سیم کشی دوربین مدار بسته تحت شبکه
۱. تحلیل نیازها: قبل از هر چیز، باید نیازهای امنیتی محل نصب را تحلیل کنید. این شامل تعیین نقاط کلیدی برای نصب دوربینها و نوع دوربینهای مورد نیاز (مانند دوربینهای دام یا بولت) میشود. همچنین بررسی کنید که آیا نیاز به قابلیتهای خاصی مانند دید در شب، تشخیص حرکت یا ضبط صدای محیط دارید یا نه.
۲. انتخاب تجهیزات مناسب: انتخاب تجهیزات مناسب شامل موارد زیر است:
دوربینهای مداربسته: انتخاب مدلهای مختلف با توجه به نیازهای امنیتی، وضوح تصویر، و قابلیتهای خاص.
کابلها: استفاده از کابلهای با کیفیت برای انتقال سیگنال بدون افت کیفیت. کابلهای کواکسیال برای دوربینهای آنالوگ و کابلهای شبکه برای دوربینهای IP توصیه میشوند.
منبع تغذیه: اطمینان از وجود منبع تغذیه کافی برای تمامی دوربینها. میتوانید از سوئیچهای PoE (Power over Ethernet) برای تغذیه دوربینهای IP استفاده کنید.
۳. طراحی نقشه سیمکشی: نقشه سیم کشی دوربین مدار بسته تحت شبکه باید شامل موارد زیر باشد:
نقاط نصب دوربینها: مشخص کردن مکان دقیق نصب دوربینها با توجه به پوششدهی مطلوب و جلوگیری از نقاط کور.
مسیر کابلها: تعیین مسیرهای بهینه برای کابلکشی که کمترین دید و بیشترین حفاظت را داشته باشند.
محل منبع تغذیه: تعیین مکان منبع تغذیه و نحوه اتصال آن به دوربینها برای تامین برق مورد نیاز.
۴. اجرای سیمکشی: پس از طراحی نقشه، مرحله اجرا آغاز میشود که شامل موارد زیر است:
نصب دوربینها: نصب دوربین مداربسته طبق نقشه طراحی شده و اطمینان از زاویه دید و ارتفاع مناسب.
کابلکشی: کشیدن کابلها و اطمینان از اتصالات صحیح و محکم. همچنین باید کابلها را از مسیرهایی عبور دهید که در معرض آسیب نباشند.
۵. تست و راهاندازی: پس از اتمام نصب، باید تمامی سیستمها تست شوند تا از عملکرد صحیح آنها اطمینان حاصل شود. این مرحله شامل چک کردن تمامی اتصالات، بررسی کیفیت تصاویر ضبط شده و اطمینان از عملکرد درست نرمافزارهای مدیریت میباشد.
نقشه دوربین مداربسته تحت شبکه
طراحی نقشه سیمکشی دوربینهای مداربسته با استفاده از نرمافزارهای مختلف، یک ابزار کلیدی برای برنامهریزی، محاسبات و همچنین تعمیر و نگهداری آتی شبکههای نظارت تصویری است. در صورت دسترسی به فایل AutoCAD محل مورد نظر، میتوان به سادگی دوربینها را بر روی نقشه موجود قرار داد. در غیر این صورت، میتوان با استفاده از نرمافزارهای معرفی شده، نقشههای جدیدی تهیه کرد.
برای نقشه دوربین مدار بسته، نرمافزار Microsoft Office Visio به عنوان یکی از زیرمجموعههای مجموعه Office، با داشتن مجموعهای از شکلها و علائم مرتبط با نقشهکشی و سیستمهای حفاظتی، گزینهای ایدهآل برای کاربران عادی است. Concept Draw نیز با داشتن مجموعههای متفاوتی از علائم و امکانات طراحی الکتریکی، گزینهای مشابه Visio محسوب میشود.
در مقابل AutoCAD Electrical که بخشی از مجموعه نرمافزارهای AutoCAD است، به طور تخصصی برای طراحی سیستمهای الکتریکی طراحی شده و اگرچه کار با آن به اندازه دو نرمافزار دیگر ساده نیست، اما امکان تهیه نقشه سیم کشی دوربین مدار بسته تحت شبکه حرفهایتر را فراهم میآورد و دارای مجموعههایی از علائم مرتبط با سیستمهای الکتریکی و مداربسته است. در نتیجه انتخاب نرمافزار مناسب برای طراحی نقشه دوربین مداربسته بستگی به نیازها و سطح تخصص کاربر دارد.

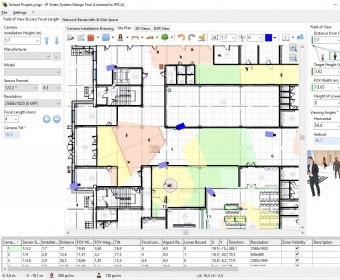

نمونه نقشه فایل باز اتوکد
نقشه نصب دوربین مدار بسته
طراحی نقشه نصب دوربین مداربسته نقش مهمی در بهینهسازی عملکرد سیستم نظارتی دارد. با داشتن یک نقشه دقیق، میتوانید نقاط مهم را پوشش دهید و از بهینه بودن مکان دوربینها اطمینان حاصل کنید. مراحل زیر را میتوانید برای طراحی نقشه برد دوربین مداربسته دنبال کنید:
۱. شناسایی نیازها و نقاط کلیدی
ابتدا نقاطی که باید نظارت شوند را شناسایی کنید؛ شامل دربهای ورودی، پنجرهها، راهروها، مناطق حساس و سایر نقاطی که به نظارت بیشتری نیاز دارند.
۲. انتخاب نوع دوربین
نوع دوربینهایی که قصد دارید نصب کنید را مشخص کنید. دوربینهای ثابت، PTZ (چرخشی و زومکننده)، دوربینهای حرارتی و تحت شبکه هرکدام کاربرد خاص خود را دارند.
۳. تعیین مسیر کابلکشی
مسیرهای کابلکشی را به دقت تعیین کنید. سعی کنید کابلها را از مسیرهای کمترافیک و پنهان عبور دهید تا از آسیب دیدن آنها جلوگیری شود.
۴. محاسبه نقاط نصب
مکانهای دقیق نصب دوربینها را تعیین کنید. ارتفاع نصب دوربینها نیز بسیار مهم است و باید به گونهای باشد که زاویه دید مناسبی داشته باشند و از دسترس خارج باشند.
۵. استفاده از نرمافزار طراحی
برای طراحی نقشه، میتوانید از نرمافزارهای CAD یا نرمافزارهای مخصوص طراحی سیستمهای نظارتی استفاده کنید تا به شما در ایجاد نقشههای دقیق و حرفهای کمک کند.
۶. تست و ارزیابی
پس از نصب اولیه، تمامی دوربینها را تست کنید و مطمئن شوید که تمامی نقاط کلیدی به خوبی پوشش داده شدهاند و تصاویر با کیفیت بالا ضبط میشوند.
۷. مستندسازی
نقشه نهایی را مستندسازی کنید و تمامی جزئیات شامل مسیرهای کابلکشی، نقاط نصب و نوع دوربینها را ثبت کنید تا در صورت نیاز به تغییر یا نگهداری به راحتی قابل دسترسی باشد.

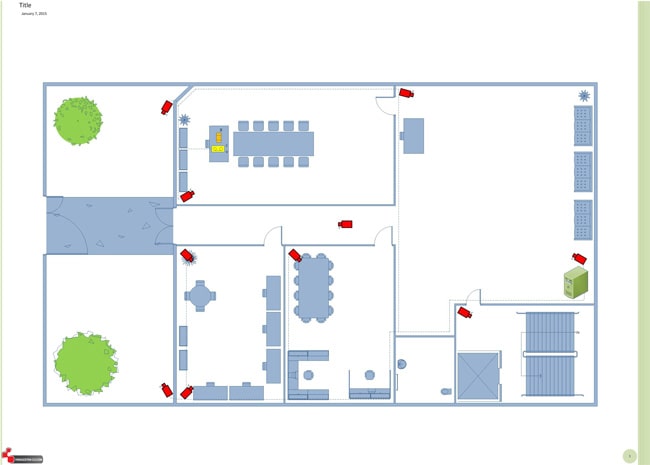

شماتیک دوربین مدار بسته

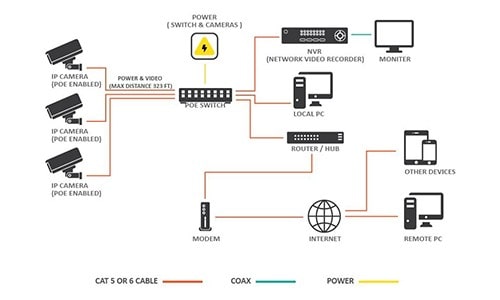

شماتیک دوربین مداربسته به نمایش دیاگرامها و اتصالات مختلفی اشاره دارد که برای نصب و راهاندازی صحیح یک سیستم نظارتی استفاده میشوند. این نقشهها نقش مهمی در مدیریت و سازماندهی سیستم دوربین مداربسته دارند و شامل جزئیات مهمی مانند مسیر کابلکشی، اتصالات برق، دستگاههای ذخیرهسازی و محل نصب دوربینها میشوند.
اجزای اصلی شماتیک دوربین مداربسته:
- دوربینها (Cameras):
دوربینهای مداربسته را در نقاط کلیدی نظارت نصب کنید. نوع دوربینها (ثابت، PTZ، دید در شب، IP و آنالوگ) باید با نیازهای نظارتی مطابقت داشته باشند.
- کابلکشی (Cabling):
مسیرهای کابلکشی را به دقت تعیین کنید. استفاده از کابلهای کواکسیال برای دوربینهای آنالوگ و کابلهای شبکه (Ethernet) برای دوربینهای IP پیشنهاد میشود.
سوئیچهای PoE برای تغذیه و انتقال دادههای دوربینهای IP از طریق کابل شبکه مناسب هستند.
- منبع تغذیه (Power Supply):
اطمینان حاصل کنید که منابع تغذیه مناسب برای تمامی دوربینها و تجهیزات جانبی فراهم شده است. مکان دقیق نصب منابع تغذیه نیز باید در نقشه مشخص شود.
- دستگاههای ذخیرهسازی (Storage Devices):
دستگاههای ضبط و ذخیرهسازی مانند DVR (Digital Video Recorder) یا NVR (Network Video Recorder) را در مکان مناسب نصب کنید و اتصالات آنها به دوربینها و شبکه را در نقشه نشان دهید.
- شبکه و اتصالات (Network and Connectivity):
در نقشه اتصالات شبکه شامل سوئیچها، روترها و سرورها را نمایش دهید و آدرسهای IP منحصر به فرد برای هر دوربین را مشخص کنید.
شماتیکهای پیچیدهتر ممکن است شامل چندین دوربین، سوئیچ و دستگاههای ذخیرهسازی باشند. داشتن یک نقشه دقیق و کامل به شما کمک میکند تا نصب و نگهداری سیستم نظارتی به بهترین شکل ممکن انجام شود.
